Hangzhou Evershine Pneumatic Import & Export Co., Ltd. হল চীনে বায়ুসংক্রান্ত সোলেনয়েড ভালভ 24vdc-এর নেতৃস্থানীয় নির্মাতা এবং সরবরাহকারীদের একজন। প্রচুর অভিজ্ঞতার সাথে, আমরা বিশ্বব্যাপী ক্লায়েন্টদের উচ্চ মানের বায়ুসংক্রান্ত উপাদান সরবরাহ করতে প্রতিশ্রুতিবদ্ধ। আমাদের কারখানা থেকে পাইকারি কাস্টম তৈরি বায়ুসংক্রান্ত সোলেনয়েড ভালভ 24vdc-এ স্বাগতম। এছাড়াও, OEM পরিষেবা উপলব্ধ।
24V DC কয়েল সহ 4V সিরিজকে আমরা কম-ভোল্টেজ কন্ট্রোল সিস্টেমের জন্য বায়ুসংক্রান্ত সোলেনয়েড ভালভ বলি। এটি আমাদের স্ট্যান্ডার্ড ভালভের মতো একই নির্ভরযোগ্য দিকনির্দেশক নিয়ন্ত্রণ প্রদান করে, কিন্তু একটি 24V DC সোলেনয়েডের সাথে যা PLC, ইন্ডাস্ট্রিয়াল কন্ট্রোলার, এবং ব্যাটারি{5}}ব্যাকড সিস্টেমের সাথে নির্বিঘ্নে একত্রিত হয়। এটিকে আপনার 24V সরবরাহের সাথে সংযুক্ত করুন, সিগন্যাল প্রয়োগ করুন এবং এটিকে তার কাজ করতে দিন: বাতাসকে ঠিক কোথায় যেতে হবে, কখন সেখানে যেতে হবে।
একবার এটি ইনস্টল হয়ে গেলে এবং আপনার নিয়ন্ত্রণ সিস্টেমে তারযুক্ত হয়ে গেলে, আপনাকে খুব কমই এটি সম্পর্কে ভাবতে হবে। কম-পাওয়ার কয়েল ড্র করে মাত্র 2.8W থেকে 3.0W (সিরিজের উপর নির্ভর করে), আপনার কন্ট্রোল ক্যাবিনেটকে ঠান্ডা রাখে এবং আপনার শক্তি খরচ কম হয়। IP65 সুরক্ষা ধুলো এবং আর্দ্রতা দূরে রাখে। কোন ভোল্টেজ রূপান্তর ঝামেলা নেই. কোন অতিরিক্ত গরম কয়েল নেই। কোন সামঞ্জস্যের সমস্যা নেই।
আপনার নিয়ন্ত্রণের প্রয়োজন অনুসারে একাধিক কনফিগারেশনে উপলব্ধ:
5/2 উপায় একক কুণ্ডলী(4V110 / 4V210 / 4V310 / 4V410) – বসন্তের রিটার্ন, সহজ প্রসারিত/প্রত্যাহার অ্যাপ্লিকেশনের জন্য আদর্শ

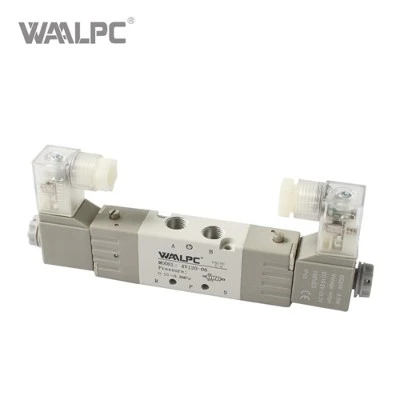

5/2 ওয়ে ডাবল কয়েল(4V120 / 4V220 / 4V320 / 4V420) - মেমরি ফাংশন সহ, শক্তি হ্রাসের পরে অবস্থান ধরে রাখে
5/3 ওয়ে ডাবল কয়েল(4V130C/E/P / 4V230C/E/P / 4V330C/E/P / 4V430C/E/P) - তিনটি কেন্দ্র অবস্থান বিকল্প: বন্ধ, নিষ্কাশন, বা চাপ
পণ্য পরিচিতি
বায়ুসংক্রান্ত সোলেনয়েড ভালভ 24Vdc – 4V সিরিজ 24 ভোল্টের দিকনির্দেশক নিয়ন্ত্রণ ভালভএকটি বাস্তব সমস্যা সমাধানের জন্য ডিজাইন করা হয়েছে যা আমরা আধুনিক কন্ট্রোল প্যানেলে সব সময় দেখি – নির্ভরযোগ্য, কম-ভোল্টেজের বায়ুসংক্রান্ত নিয়ন্ত্রণের প্রয়োজন যা আজকের অটোমেশন সিস্টেমের সাথে সহজেই একত্রিত হয়।
24V DC কয়েল সহ 4V সিরিজ সেই মাথাকে-আন করে। এটি আপনার 24V DC কন্ট্রোল সিগন্যাল নেয় এবং এটিকে সুনির্দিষ্ট বায়ুসংক্রান্ত অ্যাকশনে রূপান্তরিত করে – গতি এবং নির্ভরযোগ্যতার সাথে স্পুলগুলিকে সঠিক পোর্টে সংকুচিত বায়ুকে সরাসরি পাঠানোর জন্য। আমরা ডিজাইনটিকে সরল এবং রুক্ষ রেখেছি - অ্যালুমিনিয়াম অ্যালয় বডি, অভ্যন্তরীণ পাইলট অপারেশন এবং একটি 24V ডিসি কয়েল যা ন্যূনতম শক্তি আঁকে৷ IP65 সুরক্ষা এটিকে শিল্প পরিবেশের চাহিদার মধ্যে নির্ভরযোগ্যভাবে চলমান রাখে।
আপনি একটি নতুন কন্ট্রোল প্যানেল তৈরি করছেন, একটি বিদ্যমান সিস্টেম আপগ্রেড করছেন বা একটি PLC এর সাথে সংহত করছেন, এই বায়ুসংক্রান্ত সোলেনয়েড ভালভ 24Vdc আপনাকে চিন্তা করার জন্য একটি কম জিনিস দেয়৷ এটি আপনার 24V সরবরাহে তারের করুন, সংকেত পাঠান এবং এটি স্থানান্তরিত হতে দিন - এটাই ধারণা।
বাক্সের ভিতরে কি আছে
4V সিরিজের নিউম্যাটিক সোলেনয়েড ভালভ 24Vdc একটি 24V DC সোলেনয়েড কয়েলের সাথে আসে যা মাত্র 2.8W থেকে 3.0W শক্তি আঁকে – আপনার নিয়ন্ত্রণ ব্যবস্থাকে দক্ষ রাখে এবং আপনার উপাদানগুলিকে ঠান্ডা রাখে। অ্যালুমিনিয়াম অ্যালয় বডি হালকা ওজনের কিন্তু টেকসই, বছরের পর বছর শিল্পে ব্যবহার করা যায়। অভ্যন্তরীণভাবে, এটি বিশেষ সিলিং প্রযুক্তি সহ একটি স্লাইডিং স্পুল ডিজাইন ব্যবহার করে - শূন্য ফুটো এবং সংবেদনশীল প্রতিক্রিয়া প্রদান করে।
তিনটি ভালভ প্রকার থেকে চয়ন করুন:
5/2 উপায় একক কুণ্ডলী: বসন্তের প্রত্যাবর্তন, শক্তি সরানো হলে আসল অবস্থানে ফিরে আসে – একক-অভিনয় সিলিন্ডার বা সাধারণ ডাবল-অভিনয় অ্যাপ্লিকেশনের জন্য উপযুক্ত
5/2 ওয়ে ডাবল কয়েল: মেমরি ফাংশন - শক্তি হ্রাসের পরেও অবস্থানে থাকে, অবস্থান ধরে রাখার প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য আদর্শ
5/3 ওয়ে ডাবল কয়েল: তিনটি কেন্দ্র অবস্থান ফাংশন - C (বন্ধ), E (এক্সস্ট), বা P (চাপ) - আপনাকে সুনির্দিষ্ট মধ্য-ডবল অ্যাক্টিং সিলিন্ডারের-অবস্থান নিয়ন্ত্রণ দেয়
পোর্টের আকার 8.6 মিমি² থেকে 50 মিমি² পর্যন্ত কার্যকর বিভাগীয় এলাকা সহ সিরিজ জুড়ে G1/8 থেকে G1/2 পর্যন্ত। 24V DC কুণ্ডলী ±10% ভোল্টেজের বৈচিত্র গ্রহণ করে, যা আপনাকে আপনার নিয়ন্ত্রণ সিস্টেম ডিজাইনে নমনীয়তা দেয়।
কেন এটা স্ট্যান্ড আউট
আমরা আমাদের গ্রাহকদের কাছ থেকে বারবার যা শুনি তা হল তারা এই বায়ুসংক্রান্ত সোলেনয়েড ভালভ 24Vdc-এর কম শক্তি খরচের কতটা প্রশংসা করে। মাত্র 2.8W থেকে 3.0W তে, এটি সর্বনিম্ন তাপ তৈরি করে - কোন অতিরিক্ত গরম কয়েল নেই, কোন শক্তির অপচয় নেই, কোন বড় আকারের পাওয়ার সাপ্লাই নেই।
24V DC সামঞ্জস্য আরেকটি বড় প্লাস। যদি আপনাকে কখনো মিশ্র ভোল্টেজ সিস্টেমের সাথে মোকাবিলা করতে হয় - এখানে 110V AC, সেখানে 24V DC - আপনি এখানে মান দেখতে পাবেন। এই ভালভটি একই 24V DC-তে চলে যা আপনার PLC এবং সেন্সরগুলিকে শক্তি দেয়, আপনার নিয়ন্ত্রণ প্যানেলের নকশাকে সরল করে। কোনও রিলে নেই, কোনও ভোল্টেজ রূপান্তরকারী নেই, কোনও অতিরিক্ত উপাদান নেই - কেবল সরাসরি সংযোগ।
এবং IP65 সুরক্ষা রেটিং? এর মানে হল এই বায়ুসংক্রান্ত সোলেনয়েড ভালভ 24Vdc এমনকি ধুলো বা ভেজা পরিবেশেও কাজ করে - আর্দ্রতা প্রবেশ বা ধুলো দূষণের কার্যকারিতা প্রভাবিত করার বিষয়ে কোনও উদ্বেগ নেই।
ম্যানুয়াল ওভাররাইড হল একটি সাধারণ পুশ-বোতাম যা আপনাকে ইনস্টলেশন বা সমস্যা সমাধানের সময় ভালভটি ম্যানুয়ালি স্থানান্তর করতে দেয় – কোন শক্তির প্রয়োজন নেই৷ এটি সেটআপের সময় সময় বাঁচায় এবং ডায়াগনস্টিকসকে হাওয়ায় পরিণত করে।
আপনার কন্ট্রোল প্যানেলের জন্য এর অর্থ কী
এর ব্যবহারিক ফলাফল কথা বলা যাক. আপনি যখন একটি বায়ুসংক্রান্ত সোলেনয়েড ভালভ 24Vdc ব্যবহার করেন, তখন ভাল জিনিস ঘটে।
আপনার কন্ট্রোল প্যানেল ঠান্ডা থাকে - কম শক্তি খরচ মানে কম তাপ, যার মানে ছোট ঘের এবং কম শীতল খরচ। আপনার পিএলসি সরাসরি একীভূত হয় - কোন রিলে, কোন ভোল্টেজ রূপান্তরকারী, কোন অতিরিক্ত উপাদান নেই। আপনার সিস্টেম নির্ভরযোগ্য থাকে - 24V DC কয়েল ভোল্টেজ ডিপ এবং বৃদ্ধি যা AC সিস্টেমকে প্লেগ করে তা থেকে প্রতিরোধী।
আপনি আপনার খুচরা যন্ত্রাংশের ইনভেনটরিকে সরল করুন - আপনার সম্পূর্ণ নিয়ন্ত্রণ ব্যবস্থা জুড়ে একটি ভোল্টেজ। আপনি ইনস্টলেশনের সময় কমিয়ে দেন - তারের জন্য কম উপাদান, কম জিনিস ভুল হতে পারে। এবং আপনার রক্ষণাবেক্ষণ দল ভোল্টেজ সংক্রান্ত সমস্যা-সমস্যা সমাধানে কম সময় ব্যয় করে৷
আপনি কম ভালভগুলিকে অদলবদল করতে পারেন কারণ সেগুলি দীর্ঘস্থায়ী হয় - বিশেষ স্পুল প্রক্রিয়াকরণ ঘর্ষণকে হ্রাস করে এবং পরিষেবা জীবনের 15 মিলিয়নেরও বেশি চক্র সরবরাহ করে। আপনি কম অপরিকল্পিত স্টপের সাথে মোকাবিলা করেন এবং আপনার উত্পাদন মসৃণভাবে চলতে থাকে।
বাস্তব সংখ্যা দ্বারা সমর্থিত
আমরা শুধু দাবি করি না - আমরা এই ভালভগুলি সঠিকভাবে পরীক্ষা করি।
4V সিরিজের নিউম্যাটিক সোলেনয়েড ভালভ 24Vdc 0.15 থেকে 0.8 MPa-এর কাজের চাপ পরিসীমা পরিচালনা করার জন্য তৈরি করা হয়েছে, যার প্রমাণ চাপ 1.2 MPa - আপনাকে একটি কঠিন নিরাপত্তা মার্জিন দেয়। অপারেটিং তাপমাত্রা পরিসীমা -20 ডিগ্রী থেকে 70 ডিগ্রী, কার্যত সমস্ত অন্দর শিল্প পরিবেশকে কভার করে।
24V DC কুণ্ডলী শুধুমাত্র 2.8W (4V110 সিরিজ) বা 3.0W (4V210/4V310 সিরিজ) আঁকে, যার ভোল্টেজ সহনশীলতা ±10%। কার্যকর বিভাগীয় এলাকাগুলি 8.6mm² (Cv=0.51) থেকে 50mm² (Cv=2.79) পর্যন্ত সিরিজ জুড়ে, আপনার অ্যাপ্লিকেশনের সাথে মিলিত প্রবাহ ক্ষমতা সরবরাহ করে। সর্বাধিক অপারেটিং ফ্রিকোয়েন্সি প্রতি সেকেন্ডে 5 সাইকেল পর্যন্ত পৌঁছায় (বা 4V310 এর জন্য প্রতি সেকেন্ডে 4 সাইকেল)।
এগুলো প্রমাণিত, ক্ষেত্র-পরীক্ষিত স্পেসিফিকেশন। 24V DC কয়েল সহ 4V সিরিজ বিশ্বব্যাপী হাজার হাজার কন্ট্রোল প্যানেলে ইনস্টল করা হয়েছে – প্যাকেজিং লাইন, সমাবেশ স্টেশন, রোবোটিক্স সেল এবং আরও অনেক কিছুতে নির্ভরযোগ্যভাবে চলছে।
প্রযুক্তিগত ডেটা টেবিল
|
প্যারামিটার |
4V110-24VDC |
4V210-24VDC |
4V310-24VDC |
4V410-24VDC |
|
কাজের মাধ্যম |
ফিল্টার করা বাতাস (40μm) |
ফিল্টার করা বাতাস (40μm) |
ফিল্টার করা বাতাস (40μm) |
ফিল্টার করা বাতাস (40μm) |
|
পোর্ট সাইজ |
G1/8 |
G1/4 |
G3/8 |
G1/2 |
|
কয়েল ভোল্টেজ |
24V ডিসি |
24V ডিসি |
24V ডিসি |
24V ডিসি |
|
শক্তি খরচ |
2.8W |
3.0W |
3.0W |
3.0W* |
|
ভোল্টেজ সহনশীলতা |
±10% |
±10% |
±10% |
±10% |
|
কার্যকর এলাকা (5/2) |
10.2 মিমি² (সিভি=0.6) |
17.0mm² (Cv=1.0) |
28.0mm² (Cv=1.65) |
50.0mm² (Cv=2.79)* |
|
কার্যকর এলাকা (5/3) |
8.6 মিমি² (সিভি=0.51) |
13.6 মিমি² (সিভি=0.8) |
21.3 মিমি² (সিভি=1.25) |
30.0mm² (Cv=1.77)* |
|
কাজের চাপ |
0.15~0.8MPa |
0.15~0.8MPa |
0.15~0.8MPa |
0.15~0.8MPa |
|
প্রমাণ চাপ |
1.2 এমপিএ |
1.2 এমপিএ |
1.2 এমপিএ |
1.2 এমপিএ |
|
অপারেটিং তাপমাত্রা |
-20 ~ 70 ডিগ্রী |
-20 ~ 70 ডিগ্রী |
-20 ~ 70 ডিগ্রী |
-20 ~ 70 ডিগ্রী |
|
সর্বোচ্চ ফ্রিকোয়েন্সি (5/2) |
5 চক্র/সেকেন্ড |
5 চক্র/সেকেন্ড |
4 চক্র/সেকেন্ড |
3 চক্র/সেকেন্ড* |
|
সর্বোচ্চ ফ্রিকোয়েন্সি (5/3) |
3 চক্র/সেকেন্ড |
3 চক্র/সেকেন্ড |
3 চক্র/সেকেন্ড |
2 চক্র/সেকেন্ড* |
|
সুরক্ষা রেটিং |
IP65 |
IP65 |
IP65 |
IP65 |
|
শরীরের উপাদান |
অ্যালুমিনিয়াম খাদ |
অ্যালুমিনিয়াম খাদ |
অ্যালুমিনিয়াম খাদ |
অ্যালুমিনিয়াম খাদ |
|
ওজন (একক কুণ্ডলী) |
120g |
220g |
310g |
- |
|
ওজন (ডাবল কয়েল 5/2) |
175g |
320g |
400g |
- |
|
ওজন (ডাবল কয়েল 5/3) |
252g |
360g |
450g |
- |
পণ্য ভিডিও
এখানে একটি দ্রুত ওয়াকথ্রু - ইনস্টলেশন, অপারেশন, এবং একটি বাস্তব-বিশ্ব অ্যাপ্লিকেশন উদাহরণ যাতে আপনি এই বায়ুসংক্রান্ত সোলেনয়েড ভালভ 24Vdc কাজ করতে দেখতে পারেন৷
ইনস্টলেশন এবং রক্ষণাবেক্ষণের টিপস - কিছু জিনিস যা আমরা ক্ষেত্র থেকে শিখেছি
আমরা এই ভালভগুলি সমস্ত ধরণের অ্যাপ্লিকেশনগুলিতে ইনস্টল করা দেখেছি এবং আমরা পথ ধরে কয়েকটি ব্যবহারিক টিপস বেছে নিয়েছি:
- এটি নিরাপদে মাউন্ট করুন।ভালভ বডিতে মাউন্টিং হোলগুলি ব্যবহার করুন - ভালভটি সঠিকভাবে সুরক্ষিত না হলে স্পুল চলাচলকে কম্পন প্রভাবিত করতে পারে।
- আপনার বাতাস ফিল্টার করুন।একটি 40μm বা সূক্ষ্ম ফিল্টার আপস্ট্রিম ব্যবহার করুন - দূষিত বায়ু ভালভ ব্যর্থতার এক নম্বর কারণ।
- আপনার ভোল্টেজ পরীক্ষা করুন.আপনার সরবরাহের ভোল্টেজ 24V DC-তে স্থিতিশীল রয়েছে তা নিশ্চিত করুন - ±10% এর বাইরে ভোল্টেজ স্থানান্তর কার্যক্ষমতাকে প্রভাবিত করতে পারে।
- সেটআপের সময় ম্যানুয়াল ওভাররাইড ব্যবহার করুন।পুশ-বোতাম ম্যানুয়াল ওভাররাইড আপনাকে শক্তি প্রয়োগ না করে আপনার বায়ুসংক্রান্ত সার্কিট পরীক্ষা করতে দেয় - ইনস্টলেশন এবং সমস্যা সমাধানের সময় একটি সুবিধাজনক বৈশিষ্ট্য।
- প্রয়োজনে কয়েল প্রতিস্থাপন করুন।কয়েলগুলি প্রতিস্থাপনযোগ্য - একটি কয়েল ব্যর্থ হলে পুরো ভালভটি প্রতিস্থাপন করার দরকার নেই।
- আপনার নিয়ন্ত্রণ প্যানেল ঠান্ডা রাখুন.কম 2.8W থেকে 3.0W শক্তি খরচ সাহায্য করে, কিন্তু ভাল বায়ুচলাচল কখনও ব্যাথা করে না।
এটি সম্পর্কে - কিছু সাধারণ অভ্যাস আপনার বায়ুসংক্রান্ত সোলেনয়েড ভালভ 24Vdc চলমান সমস্যা-কে দীর্ঘ সময়ের জন্য মুক্ত রাখবে।
প্রায়শই জিজ্ঞাসিত প্রশ্ন - প্রশ্ন আমরা সব সময় জিজ্ঞাসা করা হয়
প্রশ্ন 1: এই ভালভ কোন ভোল্টেজ ব্যবহার করে?
উত্তর: এটি একটি 24V DC ভালভ - এটি স্ট্যান্ডার্ড 24V DC পাওয়ারে চলে, একই ভোল্টেজ যা বেশিরভাগ PLC এবং শিল্প নিয়ন্ত্রকদের দ্বারা ব্যবহৃত হয়।
প্রশ্ন 2: শক্তি খরচ কি?
উত্তর: 24V DC কয়েল শুধুমাত্র 2.8W (4V110 সিরিজ) বা 3.0W (4V210/4V310 সিরিজ) ড্র করে, তাপ তৈরি করে সর্বনিম্ন রাখে এবং শক্তি খরচ কমায়।
প্রশ্ন 3: আমি কি পিএলসি দিয়ে এই ভালভটি ব্যবহার করতে পারি?
উঃ হ্যাঁ। 24V DC কয়েলটি PLC আউটপুট, রিলে আউটপুট এবং অন্যান্য স্ট্যান্ডার্ড 24V DC কন্ট্রোল সিগন্যালের সাথে সরাসরি সংযোগের জন্য ডিজাইন করা হয়েছে – কোন ভোল্টেজ কনভার্টারের প্রয়োজন নেই।
প্রশ্ন 4: 5/2 উপায় এবং 5/3 পথের মধ্যে পার্থক্য কী?
উত্তর: একটি 5/2 ওয়ে ভালভের দুটি অবস্থান এবং পাঁচটি পোর্ট রয়েছে – এটি ডাবল-অভিনয়কারী সিলিন্ডারের প্রসারিত/প্রত্যাহার করার জন্য ব্যবহৃত হয়। একটি 5/3 উপায় ভালভের তিনটি অবস্থান রয়েছে – এটি মধ্য-স্টপ নিয়ন্ত্রণের প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য একটি কেন্দ্র অবস্থান (বন্ধ, নিষ্কাশন বা চাপ) যোগ করে।
প্রশ্ন 5: কি পোর্ট মাপ উপলব্ধ?
A: G1/8, G1/4, G3/8, এবং G1/2 সিরিজ জুড়ে উপলব্ধ।
প্রশ্ন 6: কয়েল কি পরিবর্তনযোগ্য?
উত্তর: হ্যাঁ - কয়েলটি একটি পরিবর্তনযোগ্য উপাদান, তাই একটি কয়েল ব্যর্থ হলে আপনাকে পুরো ভালভটি প্রতিস্থাপন করতে হবে না।
